Armamentul avionului IAR 93 este conceput în scopul executării următoarelor misiuni:
- Atac împotriva țintelor terestre și navale cu armamentul artileristic de bord și proiectile reactive nedirijate
- Interceptarea și atacul țintelor aeriene la viteze subsonice si altitudini mici și mijlocii, cu armamentul artileristic de bord și proiectile reactive nedirijate
- Bombardament în câmpul tactic al inamicului
Instalația de armament se compune din:
- un aparat de de ochire ASP-PFD-21 conjugat cu traductorul de unghi și glisadă
- două tunuri de bord GȘ-23L cu doua cutii de muniții continând câte 200 proiectile

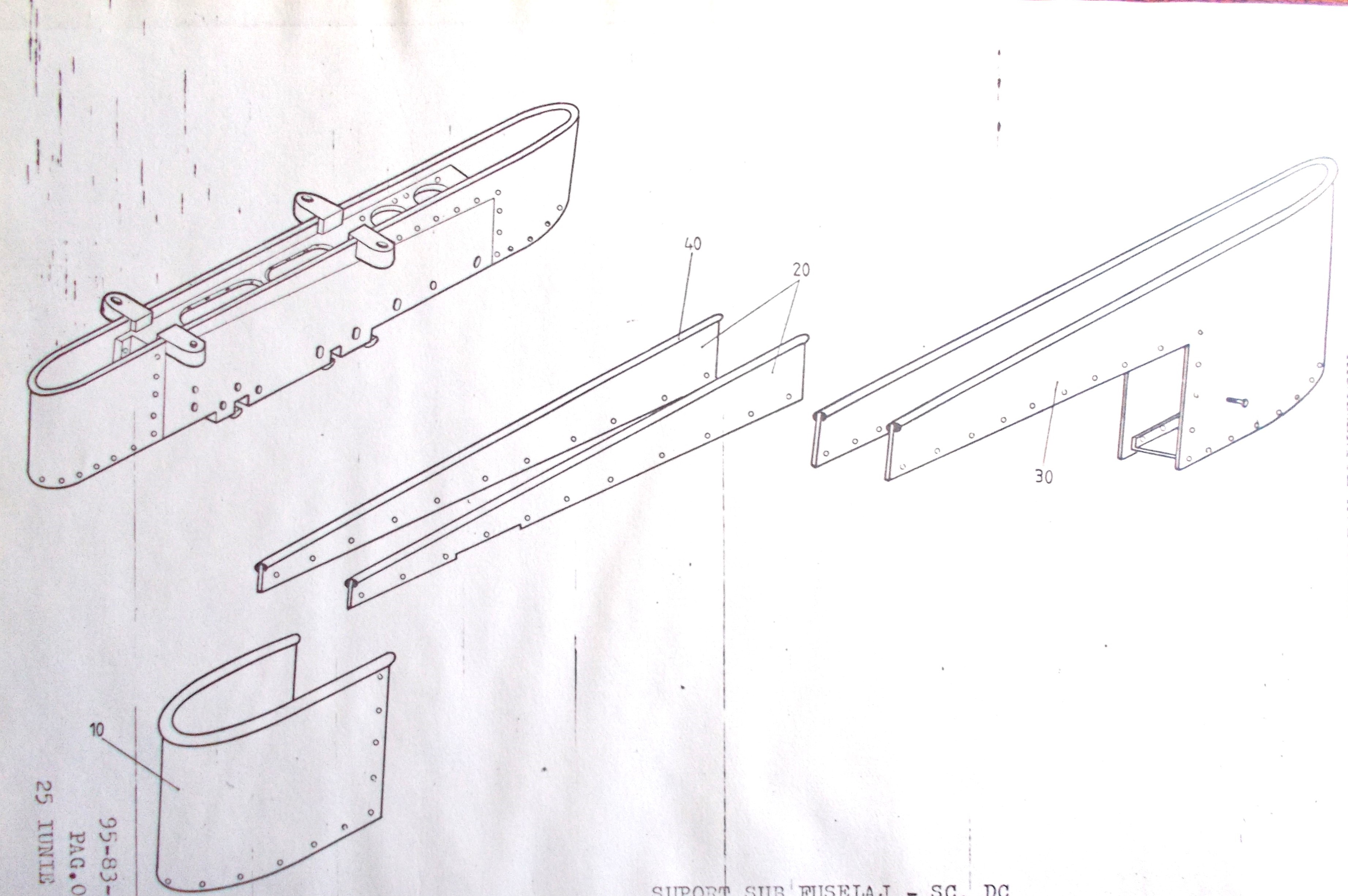

- patru piloni de acroșare montați sub aripă și un pilon montat sub fuzelaj. Fiecare pilon este echipat cu un lacăt de acroșare cu declanșare pirotehnică
- patru lansatoare multiple de bombe echipate fiecare cu câte trei lacăte de acroșare tip cu declanșare electromecanică
- centrală de lansare proiectile reactive nedirijate calibru 57 mm
- centrală de lansare a PRND cu doi distribuitori de impulsuri
- sistem electric de largare cu avarie a încărcaturilor acroșate
- sistem de sincronizare a largării acroșajelor în cazul căderii accidentale a unui acroșaj
- fotomitralieră cu mecanism de timp
- instalație electrică generală de comandă armament
Variante tipice de acroșare – greutate totală acroșată – 1500 kgf
- proiectile reactive nedirijate calibru 57 mm tip S-5K sau S-5M în lansatoarele reactive acroșate sub planuri (câte 16 în fiecare lansator)
- bombe aviație 100 kg în lansatoarele multiple (câte trei )
- bombe aviație 250 kg sau casete largabile de 250 kg
- bombe de 500 kg pe pilonii interior sau pilon ventral
- rezervoare incendiare 250 kg sau 500 kg

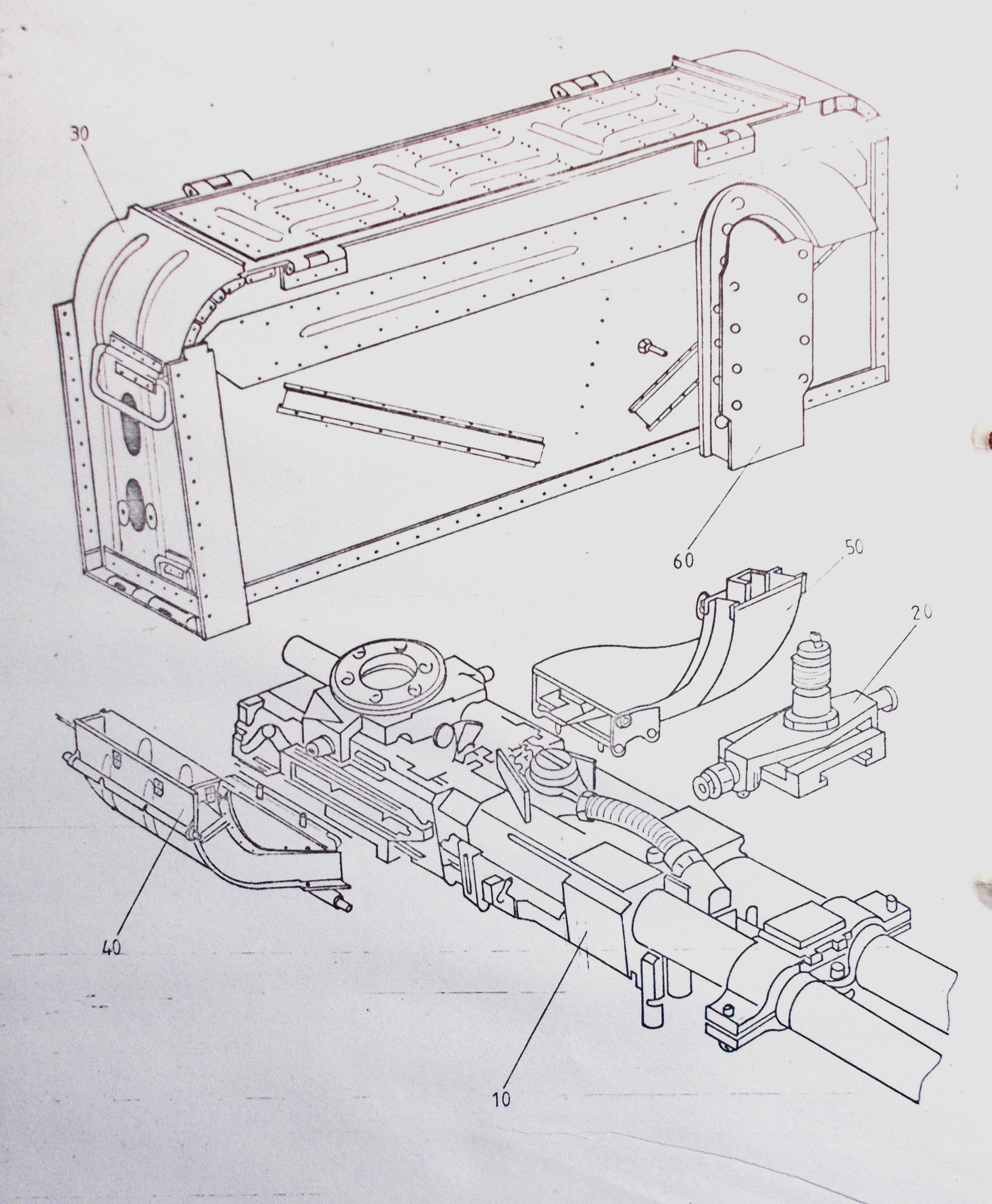

Instalația de armament artileristic se compune din:

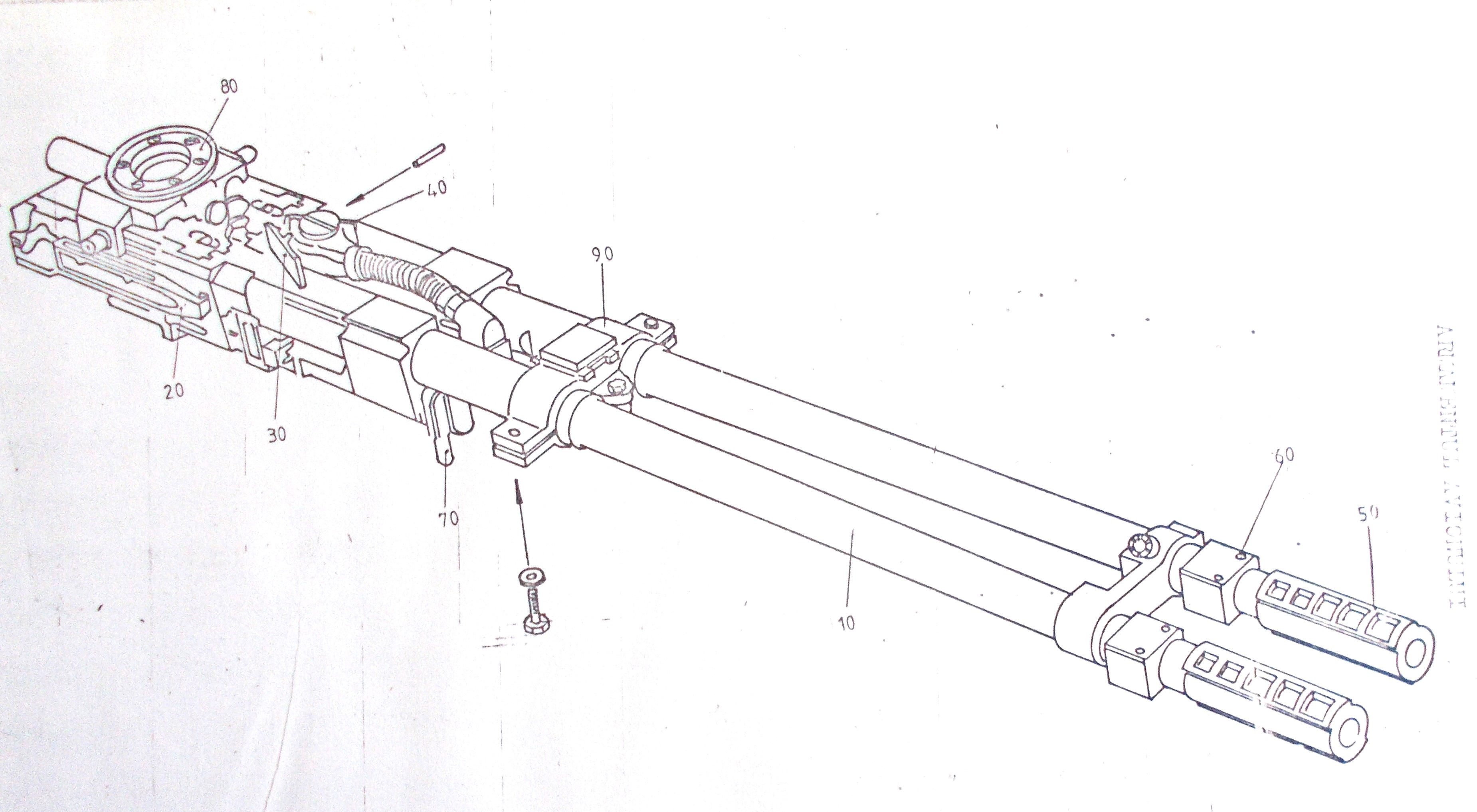

- doua tunuri GȘ 23L
- sistem de alimentare a tunurilor cu muniție

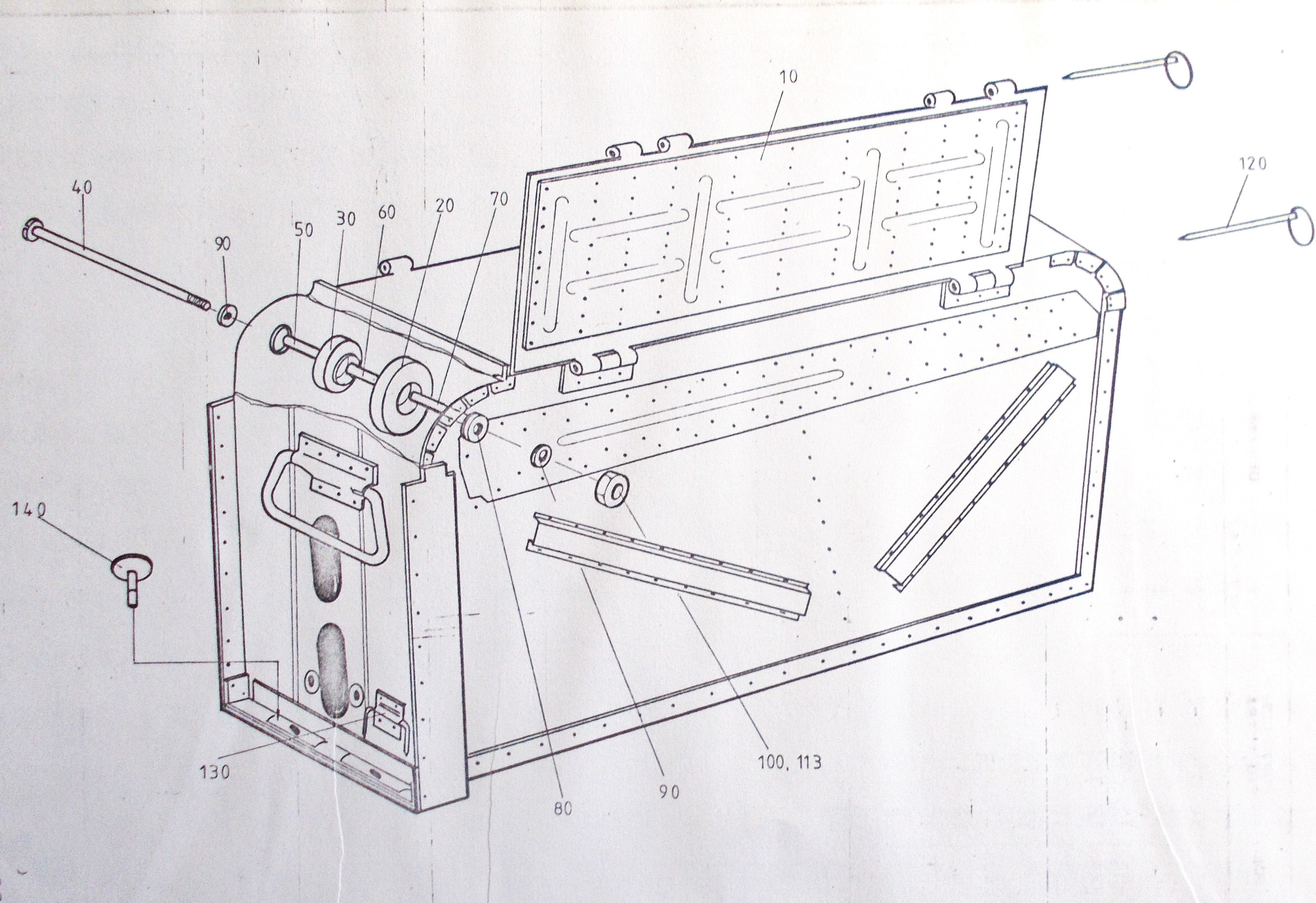

- doua cutii de muniție fiecare având o capacitate de 200 cartușe în bandă, fixate între cadele 16-19

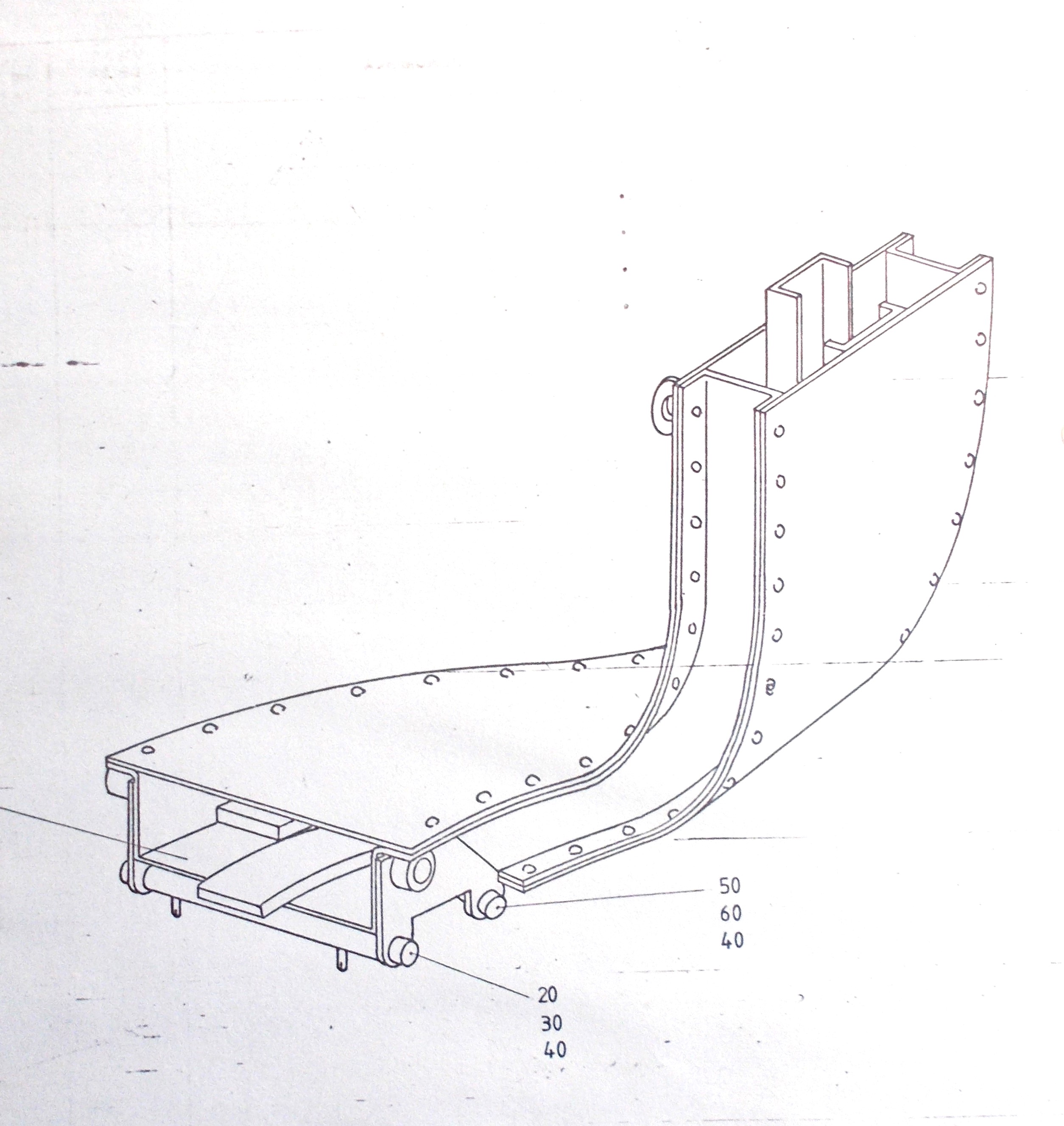

- culoare alimentare muniție
- sistem de evacuare tuburi trase și a zalelor
- culoare evacuare zale

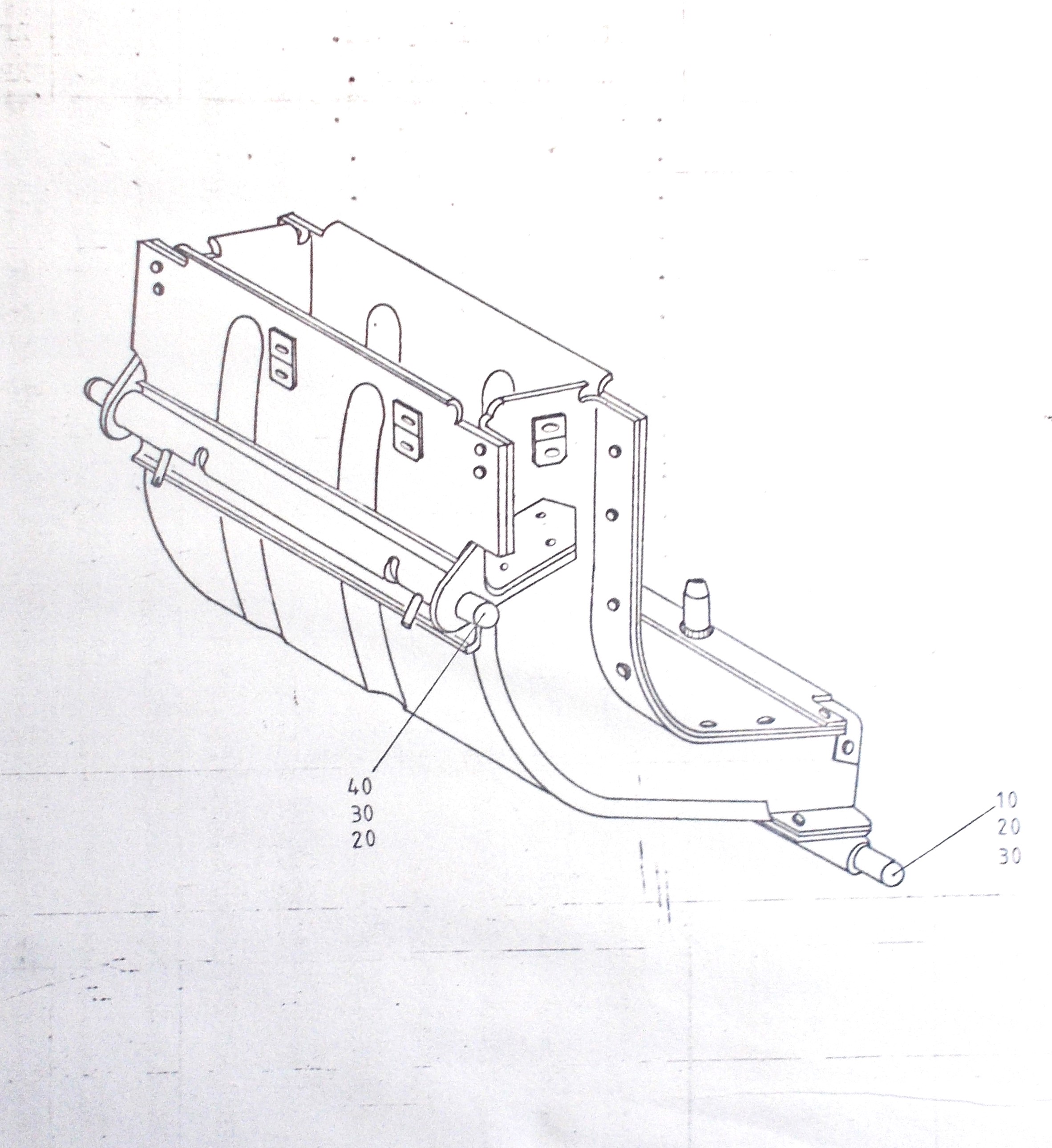

- compartiment recuperare zale
- instalația electrică de armare tunuri, semnalizare și comandă tragere
Instalatia de armament reactiv nedirijat asigură lansarea PRND 57 mm și se compune din:
- centrală de lansare cu distribuitori de impulsuri
- patru lansatoare PRND 14X57 mm
- instalatia electrică de comandă și semnalizare
- lansarea se poate face separat din lansatoarele de acroșare de pe pilonii interni sau cei externi, în număr de 1,2,3,8 proiectile reactive la o apăsare
- lansare în salvă – 16 PRND
Instalația de bombardament asigură acorșarea, transportul și lansarea
- bombelor de 100 kgf acroșate câte trei pe lansatoarele multiple
- bombe 250 kgf sau rezervoare incendiare acroșate pe lacătele celor 5 piloni
- bombe 500 kgf acroșate pe piloni interiori sau ventral
Tablou comandă armament
Aparatul de ochire ASP-PFD-21 este folosit pentru calculul automat al unghiurilor de corecție necesare ochirii țintelor terestre în timpul tragerii cu tunuri sau PRND, în funcție de viteza unghiulară a liniei țintei, distanța până la țintă și înălțimea de zbor a avionului.
Aparat ochire ASP-PFD-21 și fotomitraliera
Funcționare ASP-PFD-21
